编写:贺军
1、概述：
“直升机机载电子设备TAC/COM系列UHF电台NT403-806”是“NAT”公司的系列产品。这些收发器的设计是为了满足执法部门和公共服务/公共安全小组对战术调频通信系统的困难的机载要求。TAC/COM系列的无线电控制头为最多四个收发器系统的战术无线电控制提供了一个集中的位置，这可以是“NAT”或其他制造。提供了每个无线电信道的字母标记或识别，以及接收和发射频率的显示，以简化所选信道的导频识别。为了用于飞机，这些部件组件也可以在车辆应用中操作（当正确订购时），为通信车、紧急现场协调或监控提供同样的能力。
TAC/COM系列收发器已经被优化了，可以在整个TAC/COM系统架构中实现完整的功能操作，并在广泛的射频频率范围内提供灵活的操作。
使用串行和并行调谐的组合，这些收发器提供了一个简单的互连与强大的通道能力。收发器的设计还支持对“DES 1027”或“VGE”格式的完全加密能力，无需修改。也完全支持低音频“(CTCSS)”音调编码的压制和“DPL”编码。
这些快速锁定合成无线电支持不同级别的扫描，如“优先级”或“扫描”列表格式。这些模式可以在操作员的完全控制下模拟多个“保护”接收器的操作，并可以在系统软件（控制头）中进行改变。基本无线电在2片非易失性存储器中存储32个频率，其中任何一个或全部都可以根据操作员的需要由TAC/COM系统控制头改变。
“直升机机载电子设备UHF电台NT403-806虚拟化仪表试验器” 是用于检测试验“机载电子设备TAC/COM系列NT403-806系列UHF电台”各项技术指标的设备，检测程序编程按照直升机维护手册“23-12-80”编写检测程序。

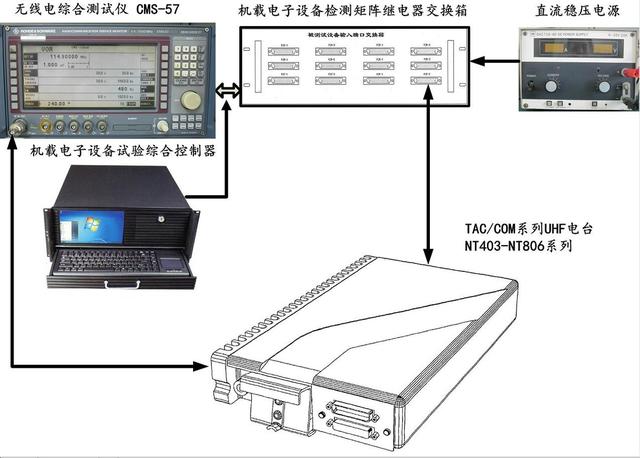

“直升机机载电子设备TAC/COM系列UHF电台NT403-806虚拟化仪表试验器”系统连接如图所示：
直升机机载电子设备UHF电台NT403-806虚拟化仪表试验器设计-2
直升机机载电子设备TAC/COM系列UHF电台NT403-806工作原理-A
第1.O节描述：
1.1、介绍：
TAC/COM系列收发器已经被优化了，可以在整个TAC/COM系统架构中实现完整的功能操作，并在广泛的射频频率范围内提供灵活的操作。
使用串行和并行调谐的组合，这些收发器提供了一个简单的互连与强大的通道能力。收发器的设计还支持对“DES 1027”或“VGE”格式的完全加密能力，无需修改。也完全支持低音频“(CTCSS)”音调编码的压制和“DPL”编码。
这些快速锁定合成无线电支持不同级别的扫描，如“优先级”或“扫描”列表格式。这些模式可以在操作员的完全控制下模拟多个“保护”接收器的操作，并可以在系统软件（控制头）中进行改变。基本无线电在2片非易失性存储器中存储32个频率，其中任何一个或全部都可以根据操作员的需要由TAC/COM系统控制头改变。
1.2、设备用途：
这些收发器的设计是为了满足执法部门和公共服务/公共安全小组对战术“FM”调频通信系统的困难的机载要求。TAC/COM系列的无线电控制头为最多四个收发器系统的战术无线电控制提供了一个集中的位置，这可以是NAT或其他制造。提供了每个无线电信道的字母标记或识别，以及接收和发射频率的显示，以简化所选信道的导频识别。为了用于飞机，这些部件组件也可以在车辆应用中操作（当正确订购时），为通信车、紧急现场协调或监控提供同样的能力。
1.3、设计特点：
TAC/COM收发器系列使用先进技术的微处理器控制的频率合成，和“NOVRAM”通道数据存储来提供其强大的功能。收音机本身是完全模块化的，便于快速维修和服务。
TAC/COM收发器的物理外壳是压铸的，完全射频密封封盖，以提供最坚固的单元。
该设计符合: MIL - STD 81OD的环境性能要求。
许多新的频带分频由“TAC/COM”系列支持，为目前陆基执法机构和公共服务团体所需要的新频率提供机载系统。这些新的分频可以通过“TAC/COM”控制头与其他现有设备混合，以最低的成本生产全功能系统。
无线电的热管理是杰出的，导致最小的情况下的温度上升，无论运行周期。这与许多现有的系统有很大的不同，后者即使在低占空比下也处于设计限制。
收发器采用大范围的能量转换电源进行28V DC运行，显著降低了飞机总线的电流消耗和余热产生。
所有收发器都具有相同的安装占用、射频连接器和插件兼容的互连，以便于安装。
机组盖上有整体螺钉（防篡改）和硬件，以便于台式维修（不再丢失螺钉）。连接逻辑/接口连接器使用金触点，和中等规格的“N”射频连接器是耐污的，以提高在潮湿的环境中的性能。
1.4、技术规格：
1.4.1、系统规格：
工作频率范围：
型号：频率范围；
NT403： 403 MHz - 429.9875 MHz
NT450： 450 MHz - 469.9875 MHz
NT450A：470 MHz - 487.9875 MHz
NT450B：482 MHz - 499.9875 MHz
NT450C：494 MHz - 511.9875 MHz
NT806（TX）：806 MHz - 824.9875 MHz
（TX和RX）：851 MHz - 869.9875 MHz
输入电源: 标称28 VDC
消耗功率：
RX（压缩）：0.4-0.7 A（类型）
TX ：2.0 A（类型）
频率稳定性：0.0005%、0.00015% (NT806)
通道间距：12.5kHz
温度范围：-30℃ 至 +6O℃
湿度范围：至90%（非冷凝/60℃）
海拔高度：16500 在未加压区域
占空比：100% RX，20% TX
CTCSS音调：38 (从67.0 Hz到250.3 Hz EIA标准)
DPL代码（数字专用线路）：83（023至754）
加密能力：
- 根据FS1027的DES
- GE语音保护
- Transcrypt（反式隐窝）
冲击： EIA 和 MIL-STD-810D
外形尺寸(H x W x D)：
2.7英寸X8.0英寸X14.0英寸（W/R版本）、2.7英寸 X 9.5英寸 X 13.3英寸
重量（更少附件）：8.5 Ibs.（W/R版本）、9.5 Ibs.

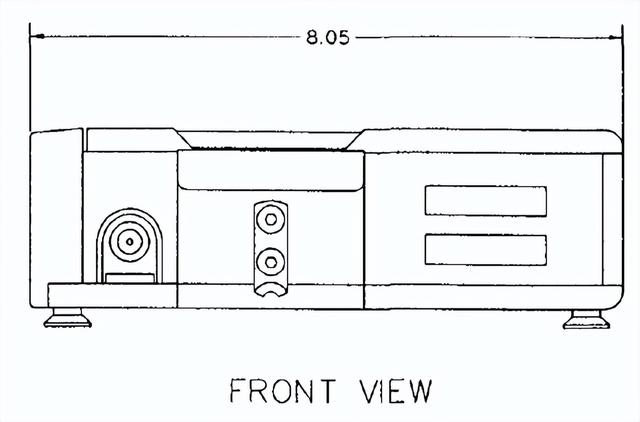

NT403-806型UHF电台外形尺寸(H x W x D)正面观视如图所示图：

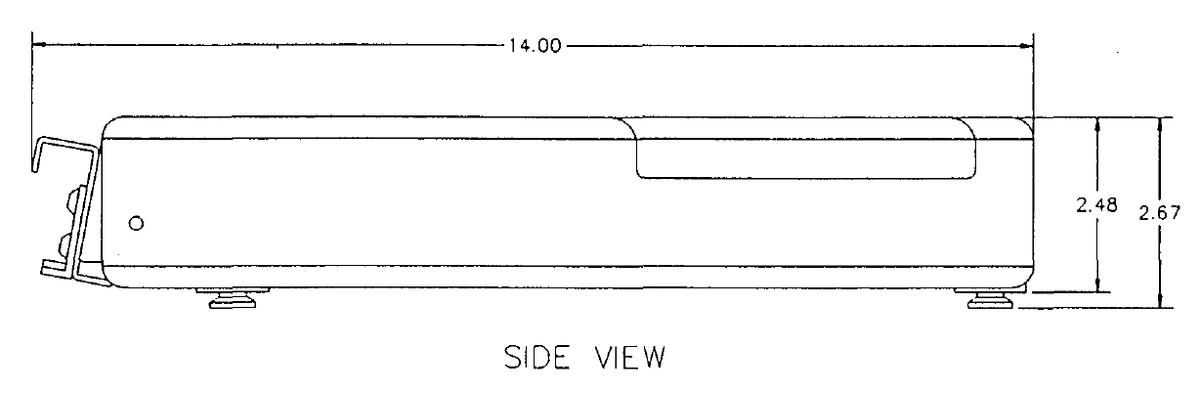

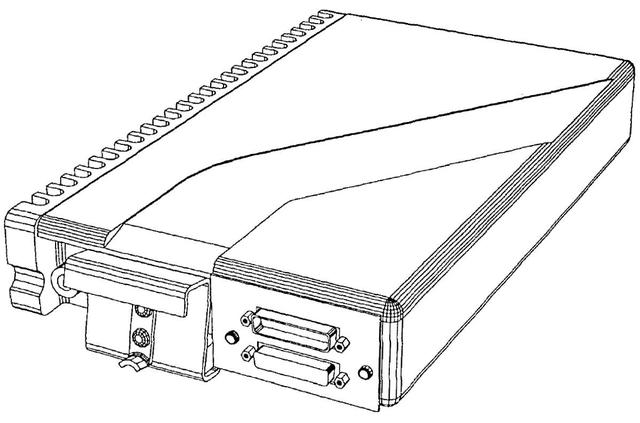

NT403-806型UHF电台外形尺寸(H x W x D)侧面观视如图所示：

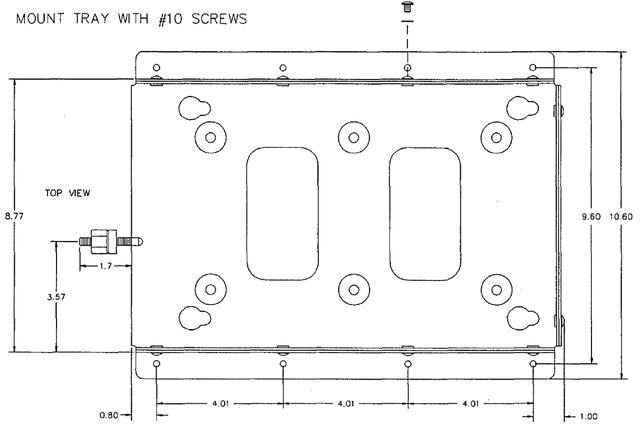

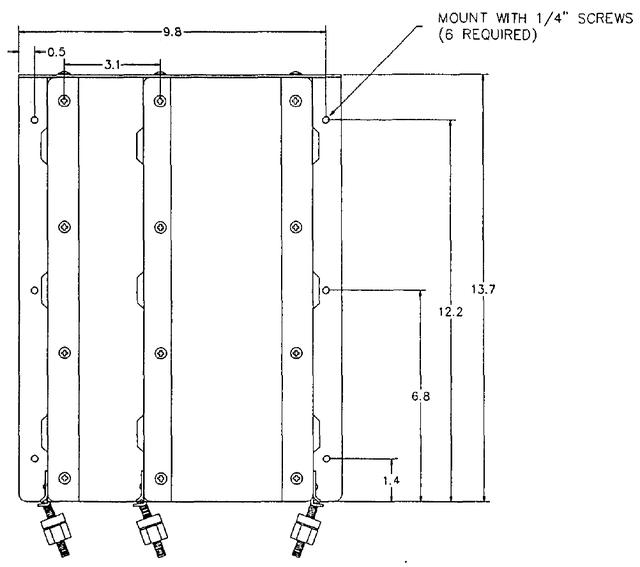

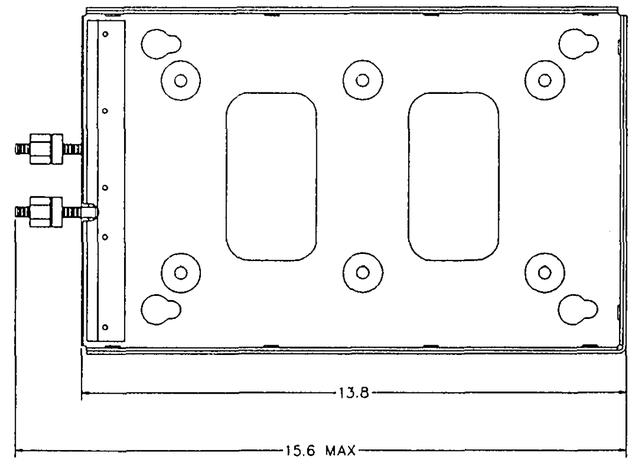

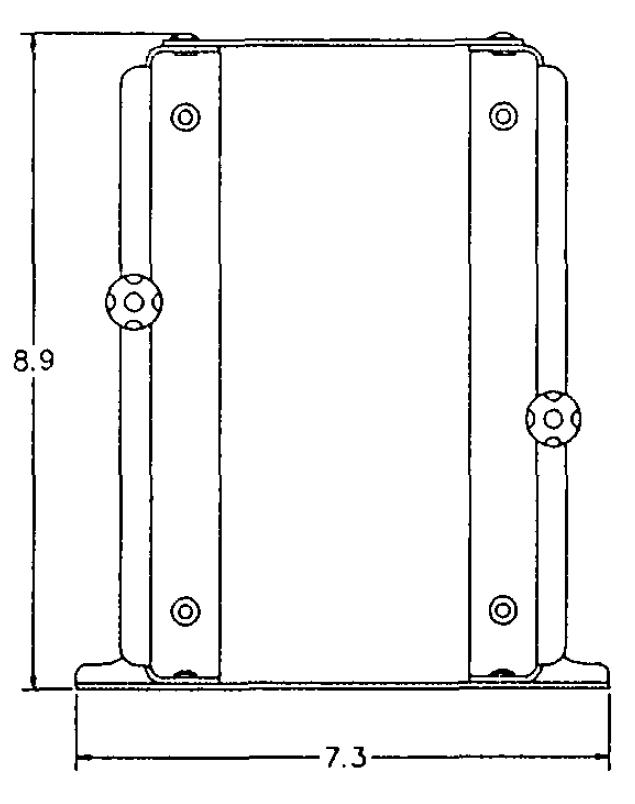

NT403-806型UHF电台机载安装架外形尺寸(H x W x D)俯视如图所示-A：

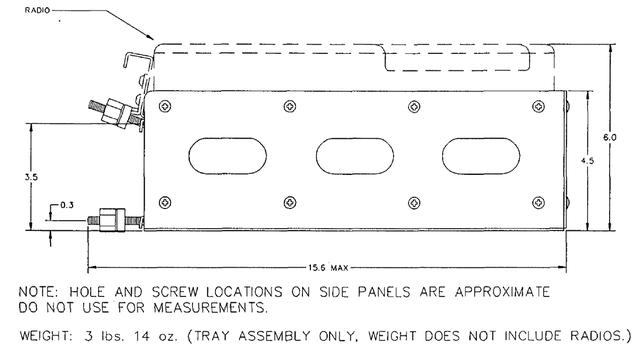

NT403-806型UHF电台机载安装架外形尺寸(H x W x D)侧视如图所示-A：

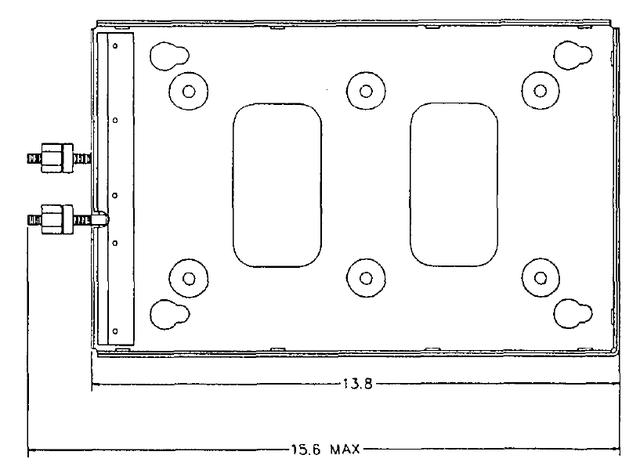

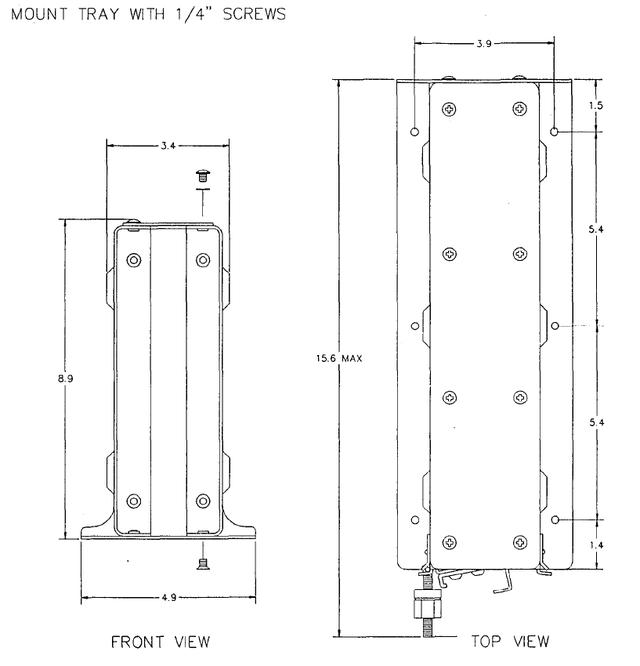

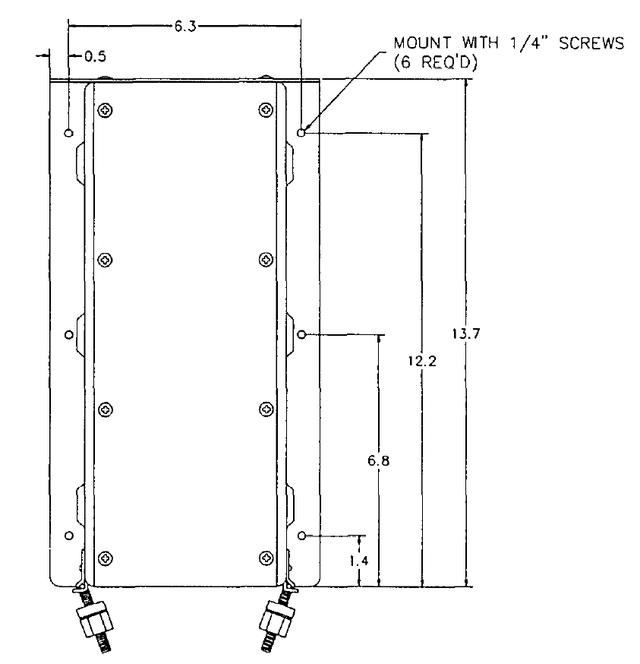

NT403-806型UHF电台机载安装架外形尺寸(H x W x D)俯视如图所示-B：

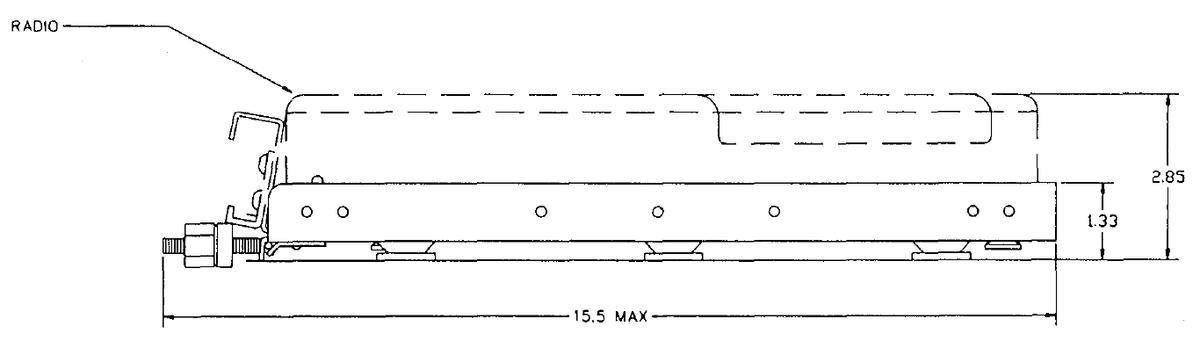

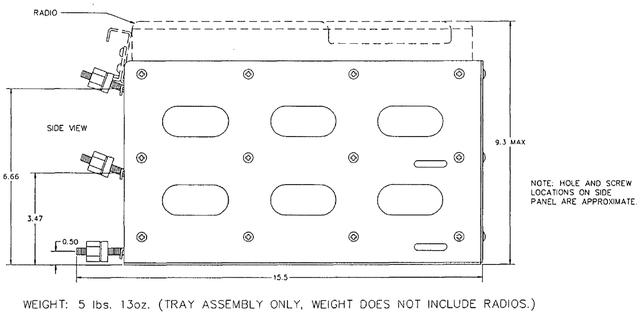

NT403-806型UHF电台机载安装架外形尺寸(H x W x D)侧视如图所示-B：

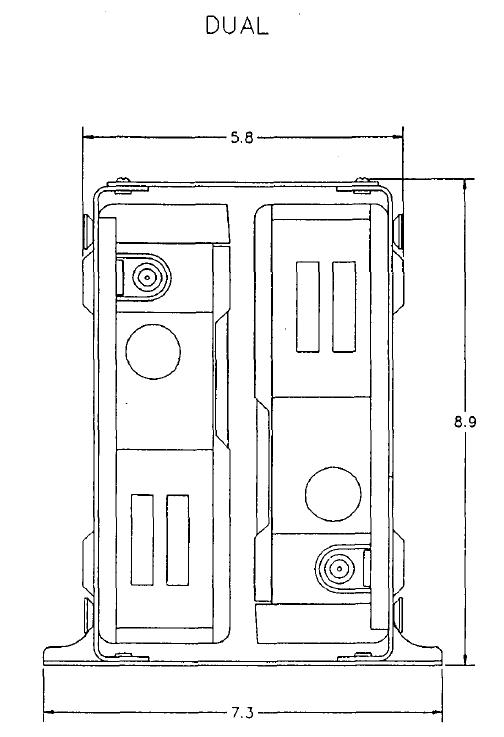

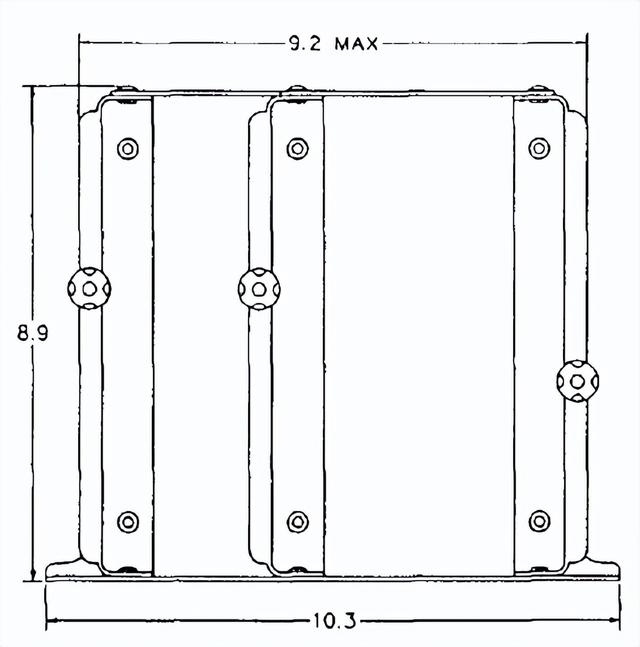

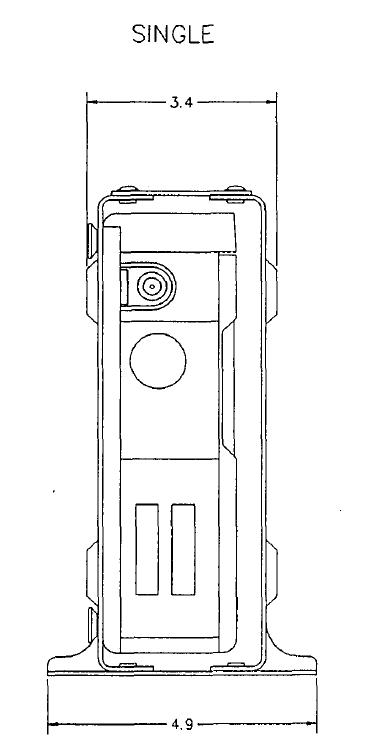

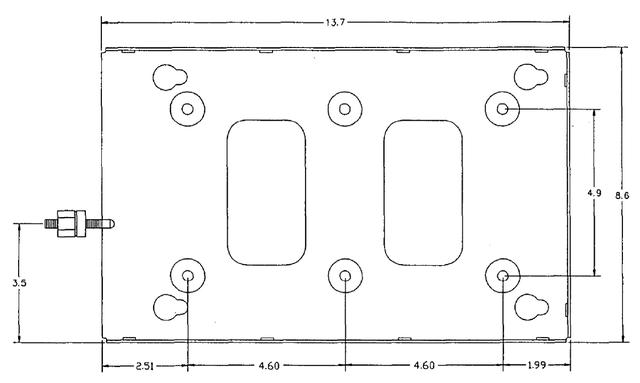

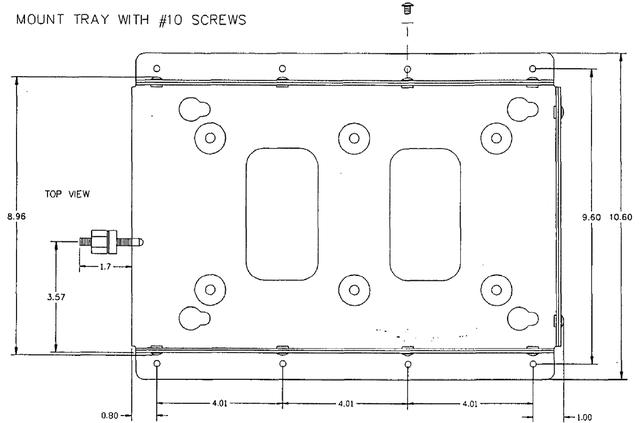

NT403-806型UHF电台机载安装架外形尺寸(H x W x D)俯视如图所示-C：
NT403-806型UHF电台机载安装架外形尺寸(H x W x D)侧视如图所示-C：
NT403-806型UHF电台安装示意图-D：
NT403-806型UHF电台安装示意图-E：
NT403-806型UHF电台安装示意图-F：
NT403-806型UHF电台安装示意图-G：
NT403-806型UHF电台安装示意图-H：
NT403-806型UHF电台安装示意图-I：
NT403-806型UHF电台安装示意图-J：
NT403-806型UHF电台安装示意图-K：
NT403-806型UHF电台安装示意图-L：
1.4.2、发射机规格：
发射功率：-80 dB (-70 dB NT806)
调制：+4.5 kHz（最大）
失真：小于2%（1000Hz）、小于5%（300至3000Hz）
偏差对称性：最大值为0.3 kHz
麦克风负载阻抗：600欧姆
射频输出阻抗：50欧姆（“N”型接头）
1.4.3、接收器规格：
灵敏度：0.35μV(EIA标准 12dB信号-噪声及失真比) 典型，
通常设置为0.6μV 。
选择性：（EIA 2 信号标准，25个kHz通道）：-80dB
虚假响应：-85 dB
音频输出：
耳机 - 标称600欧姆线路输出最小100 mW（变压器耦合输出）
扬声器 - 标称4W/8ohms（桥接输出，不得接地）。
1.5、部件名称：
Tac/Com收发器由两组数字来识别：
第一个定义了频带，第二个定义了R/T的任何可选属性。
零件编号：NT450 - 000 W/R
NT450：定义频带；
- 000：定义选项；
W/R：表示重量减小；
当前可用的选项如下：
- 100:
独立的“DF”接收器(DFl00-OO1)，这将允许“NT”系列收发器操作与“NAT's”的“TDF”系统。联系NAT。
- EUR:
收发器的修改，以提供改进的邻近通道抑制，以符合欧洲规范。
第2.0节安装：
2.1 、概述：
本节中的安装信息包括拆包和检查程序、安装程序、安装后检查和安装图纸。
2.2、开箱检验：
a)、仔细打开设备包装，找到保修卡。目视检查设备是否因运输造成的损坏，并立即将所有索赔报告给相关承运人。请注意，每个单元都应具有以下内容：
保修卡、发布证书、安装手册。
b)、在继续之前验证所有项目都存在，并立即向您的供应商报告任何短缺情况。
c)、完成保修卡信息，并在安装完成后发送给“NAT”。如果您未能完成保修卡，保修将在“NAT”发运之日激活。
2.3、安装程序：
2.3.1、重要警告：
不要将本单元的任何线路与发射机同轴线捆绑。请勿将来自本单元的任何逻辑、音频或直流电源线与400 HZ同步线路或交流电源线捆绑使用。不要将该单元放置在任何具有强交变磁场的设备旁边，如逆变器或对操作的重大干扰。在所有安装中，使用如图所示的屏蔽电缆和接地。不遵循这些指导方针可能会导致重大的问题。
2.3.2、注意事项：
所有的音频安装都可能因不正确的接线和屏蔽而严重退化，并可能导致更高的串音、嗡嗡声和接地回路干扰。在与无线电安装进行音频线路安装时应考虑这一点。
2.3.3、电缆和布线：
对于屏蔽线应用，使用“乙烯-四氟乙烯共聚物M27500”或“Raychem规范44(81044）”屏蔽线与“Raychem D140”或同等焊料套（用于屏蔽终端），使最紧凑和容易终止的互连。根据您自己的需求，请自行定制第2.4节中的安装图示例。
从电线端部到屏蔽端部允许3英寸，使保护罩易于安装。注意，发射机罩是一种“翻盖”型，并在接线完成后安装。
所有沟道接线应为22ga.，但电源和接地连接必须为20ga.或更大。确保接地连接是否清洁，且是否牢固。该系统的电源必须由一个单独的断路器或保险丝提供，而不能捆绑到任何其他来源，以防止意外的系统故障。建议使用A 3A慢速熔断的保险丝或断路器。（28 VDC电源）。
同轴电缆应为RG-58C/U或类似的百万级全覆盖同轴电缆。在UHF频率下，可能需要使用双屏蔽RG-223/U，或大直径RG-213/U，以减少电缆损耗。特指UHF电缆频率高于VHF甚高频频率，或电缆运行超过8英尺，请注意，在UHF超高频频率下，即使运行时间很短的电缆损耗也可能会使“ERP”降到规格的50%以下。
为了防止类似系统之间的射频干扰，建议VHF COMM和VHF FM同轴电缆运行被广泛分离，或使用三轴电缆，外屏蔽仅在一端（收发端）连接到机身上。在通信密集型应用中，坏的电缆路由和屏蔽可能会发生彻底影响整个系统性能。症状将是虚假的压制开放，RFI和混乱的接收信号。
UHF射频电缆必须整齐地端接（焊料或压接），并进行短路（不连接到收音机时进行测试！!)在系统检查之前。避免UHF同轴电缆发生急弯小于3°半径)，以防止严重的反射，特别是在UHF超高频频率。
