D48F5B太阳能地插灯芯片
一． 功能说明
供电方式：DC3.7V 2200mAH电池。一路按键输入控制，两路LED输出。有光控功能，白天太阳能充电时，灯不亮。晚上不充电时灯亮。
上电不工作，短按一下按键开启L1暖光100%亮，再短按一下按键L1暖光50%+L2白光50%亮，再短按一下按键L2白光100%亮，再短按一下按键关闭LED。长按无极调光LED从100%-5%，再次长按LED从5%-100%，依次循环。有不断电记忆，记忆关闭前的亮度。
白天模式太阳能充电时按开关键，灯亮3s后灭，晚上自动亮白天定义的状态。
二． 电气参数（VDD=5.0V TA=25℃）
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
工作电压 | VDD | 2.2 | 3.0 | 5.0 | V | FINST=1MHz @ I_HRC/4 |
工作电流 | IOP | 0.5 | mA | |||
静态电流 | ISTB | 2 | uA | FLOSC=32KHz @ I_LRC/4 | ||
驱动电流低电平输出 | IOL | 13 | mA | VOL=1.0V | ||
驱动电流高电平输出 | IOH | -11 | mA | VOH=2.0V | ||
工作温度 | TA | -10 | 25 | 85 | ℃ | |
储存温度 | Tstg | -25 | 25 | 125 | ℃ |
三． 封装脚位图（SOP-8）
太阳能光控LED灯芯片
管脚号 | 符号 | 功能描述 |
1 | VDD | 电源正 |
2 | CDS | 光控脚，低电平为白天模式，高电平为晚上模式 |
3 | NC | 悬空 |
4 | KEY | 触发开关 |
5 | OUT2 | 白灯输出，高电平有效 |
6 | OUT1 | 暖灯输出，高电平有效 |
7 | NC | 悬空 |
8 | GND | 电源负 |

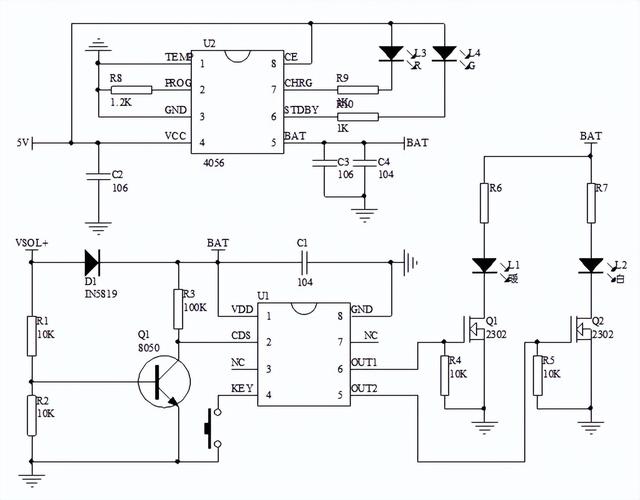

四． 电路图参考
太阳能地插灯IC

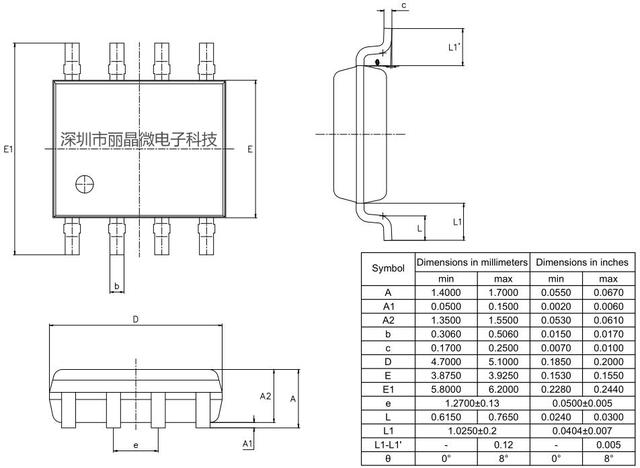

五． 封装尺寸图（SOP-8）
草坪灯庭院灯射灯芯片方案
六． 版本说明
版本 | 日期 | 描述 |
691B72 | 2022/1/19 | V01初版 |
D964BD | 2022/1/20 | V02取消3秒延时 |
D48F5B | 2022/2/23 | V03光控加0.5秒延时 |
草坪灯庭院灯射灯芯片方案
